M3 Hex Standoff 40mm A2-70 Edelstahl-PCB-Abstand
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | guanbiao |
| Zertifizierung: | ISO9001 |
| Modellnummer: | M3 |
| Dokumentieren: | guanbiao hardware PPT(new)P...DF.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50000 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Plastiktüte + Karton + Palette |
| Lieferzeit: | 15-20 Arbeitstage |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | 5000000 |
|
Detailinformationen |
|||
| Anwendung des Produkts: | PCB -Stapel | Faden: | Männlich-weiblich |
|---|---|---|---|
| Vorlaufzeit: | 15 ~ 20 Arbeitstage | Finsh: | Blau-weiße Zinkbeschichtung |
| Material: | A2-70 Edelstahl (304) | Tolerant: | +/- 0,05 mm |
| Stärke: | Hoch | Spezifikation: | ISO |
| Menge: | Packung von 1000 | Typ: | Standoff-Schrauben |
| Proben: | Freie Proben | Einfach zu installieren: | Ja |
| Gesamtlänge: | 40 mm | ||
| Hervorheben: | M3 Hex-Standoff aus 40 mm Edelstahl,A2-70 PCB-Abstandsschalter aus Edelstahl,M3 PCB-Standoff mit Hexkopf |
||
Produkt-Beschreibung

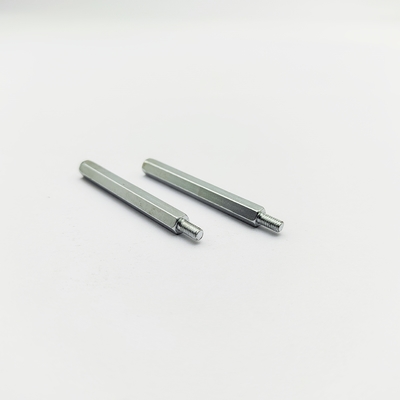

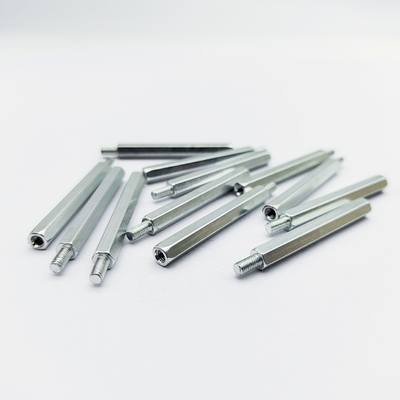

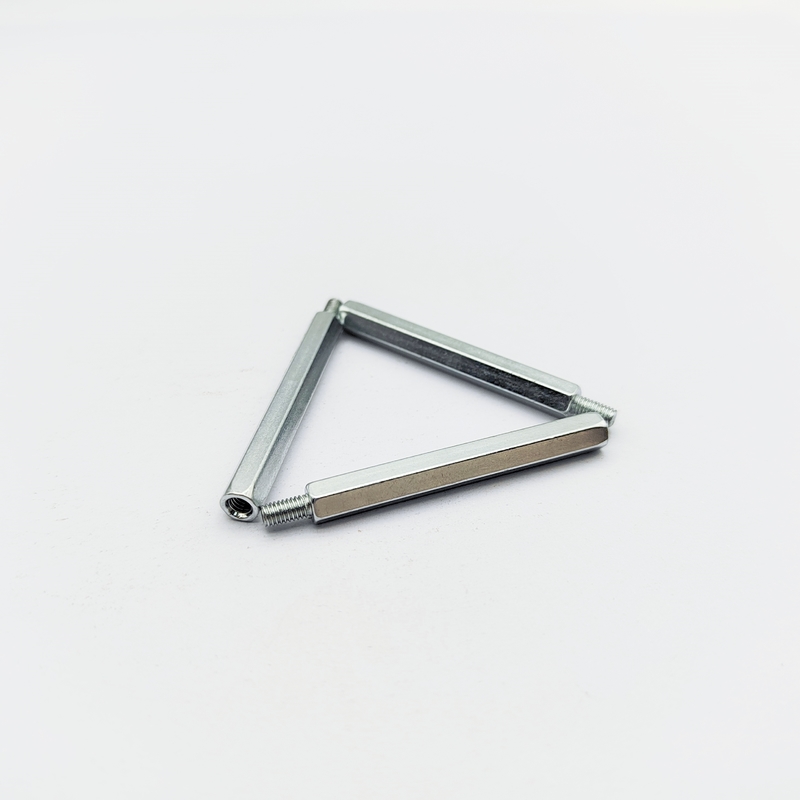

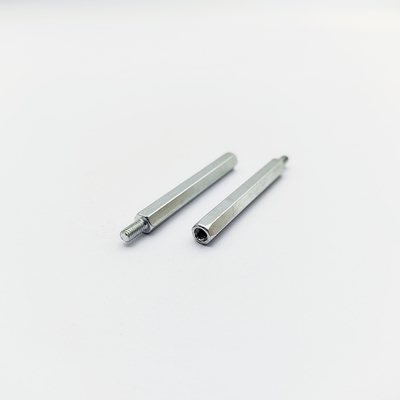

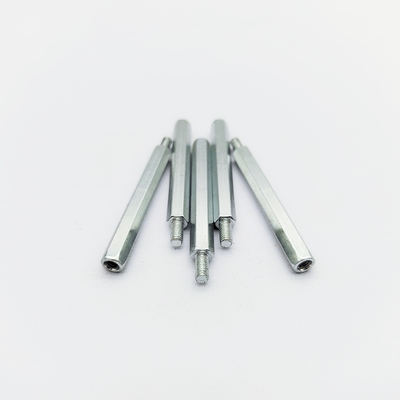

M3 Stecker-Buchse Sechskant-Abstandshalter.A2-70 (304) Edelstahl, blau-zink beschichtet. Größe H4.75-M3x40+6. Ideal für Server, Netzwerkgeräte & Elektronik. Vollständig anpassbare Längen & Gewindespezifikationen.
UnsereSechskant-Abstandshalter mit Innengewindesind präzisionsgefertigte Abstandshalter, die für zuverlässiges Board-Level-Stacking und Abstand in elektronischen Baugruppen konzipiert sind. Das ModellH4.75-M3x40+6verfügt über einensechseckigen Körperfür eine einfache Installation mit einem Standardschlüssel, mitAußengewinde an einem Ende (6 mm lang) und Innengewinde am anderen (34 mm tief), was flexible und sichere Verbindungen über größere Entfernungen ermöglicht. Hergestellt ausA2-70 (304) Edelstahlund mit einerblau-weißen Zinkbeschichtungversehen, bieten sie eine kostengünstige Lösung mit guter Korrosionsbeständigkeit für allgemeine Innenanwendungen und sind damit ein fester Bestandteil in der Elektronikfertigung.
| Gewindedurchmesser | M3 x 0,5 mm |
| Sechskantgröße (AF) | 4,75 mm (3/16 Zoll) |
| Gesamtlänge (L) | 40 mm (vollständig anpassbar) |
| Außengewindelänge (L_m) | 6 mm (vollständig anpassbar) |
| Innengewindetiefe (L_f) | 34 mm (L - L_m, vollständig anpassbar) |
| Material | A2-70 Edelstahl (304) |
| Oberflächenbehandlung | Blau-weiße Zinkbeschichtung |
| Zugfestigkeit | 700 MPa (min) |
| Anpassung | Benutzerdefinierte L, L_m, L_f und Gewindegrößen (M2-M6) |
- Leiterplatten-Stapelung:Erstellung mehrerer Schichten von Leiterplatten (PCBs) in Servern, Routern und Datenspeichergeräten. Die 40-mm-Länge ist ideal, um ausreichend Platz für Komponenten und Luftzirkulation zu schaffen.
- Komponentenabstand:Bereitstellung eines präzisen Abstands zwischen Platinen und Gehäusen zur Wärmeableitung und zur Vermeidung von Kurzschlüssen.
- Gerätemontage:Befestigung von Modulen, Tochterkarten und Laufwerken in Computern, Industriesteuerungen und Testinstrumenten.
- Erdung:Herstellung zuverlässiger elektrischer Erdungspfade zwischen Leiterplatten und Metallgehäusen.
- Unterhaltungselektronik:Verwendung in Haushaltsgeräten, Netzwerkgeräten und Audio-/Videogeräten.
- Werkzeugauswahl:Verwenden Sie einen3/16 Zoll (4,76 mm) Sechskantschlüssel, um die Kopfgröße des Abstandshalters anzupassen.
- Außengewinde installieren:Schrauben Sie das6 mm Außengewinde (M3)in ein vorgebohrtes Loch im Gehäuse oder einer Basis-Leiterplatte. Ziehen Sie es mit dem Sechskantschlüssel fest, aber vermeiden Sie ein Überdrehen, um eine Beschädigung des Gewindes zu vermeiden.
- Komponenten stapeln:Platzieren Sie die Platine oder Komponente, die beabstandet werden muss, über dem installierten Abstandshalter.
- Baugruppe sichern:Setzen Sie eineM3-Maschinenschraube(separat erhältlich, wählen Sie eine geeignete Länge für die Anwendung, bis zu ~32 mm, um ein Aufsetzen zu vermeiden) durch die Komponente und in dasInnengewindedes Abstandshalters. Ziehen Sie die Schraube fest, um die Baugruppe zu vervollständigen.
- Benutzerdefinierte Konfigurationen:Wir können die Längen des Außen- und Innengewindes an Ihre spezifischen Design- und Stapelhöhenanforderungen anpassen.
- Mehr als 20 Jahre Erfahrung in der Schraubenproduktion und Erfahrung in der kundenspezifischen Entwicklung von Nicht-Standard-Schrauben, die kostengünstige Lösungen bieten und bei der Bewältigung von Herausforderungen in der Lieferkette für Befestigungselemente helfen.
- Präzisionsfertigungsanlagen mit allen importierten Maschinen aus Taiwan zur Herstellung von Präzisionsschrauben und Hardwarezubehör. Kostenlose Musterprüfung zur Kompatibilitätsprüfung verfügbar.
- Komplettes Managementsystem mit mehreren strengen Qualitätskontrollen für jede Produktcharge.
- Engagiertes Account Management für nahtlose Zusammenarbeit und systemunterstützende Dienstleistungen.
Unser Team aus kompetenten Fachleuten bietet umfassenden Support für alle Aspekte unserer Sechskant-Abstandsschrauben, einschließlich Auswahlberatung, Installationsanleitung und Fehlerbehebung. Wir bieten detaillierte Produktspezifikationen, Sicherheitsdatenblätter und Schritt-für-Schritt-Installationsanleitungen.
Für Wartungstipps und Best Practices geben unsere Experten wertvolle Ratschläge, um die Produktlebensdauer zu verlängern und die Leistung zu erhalten. Wir setzen uns für außergewöhnlichen Kundensupport ein und stellen sicher, dass unsere Produkte die höchsten Qualitäts- und Zuverlässigkeitsstandards erfüllen.
Unsere Sechskant-Abstandsschrauben werden sorgfältig in feuchtigkeitsbeständigen Plastiktüten in stabilen Kartons verpackt, mit Verpackungsmaterialien, um Bewegungen während des Transports zu verhindern. Größere Bestellungen werden palettiert und mit Folie umwickelt, um zusätzlichen Schutz zu gewährleisten.
Wir versenden mit zuverlässigen Kurierdiensten, wobei für alle Bestellungen Tracking-Informationen bereitgestellt werden.
