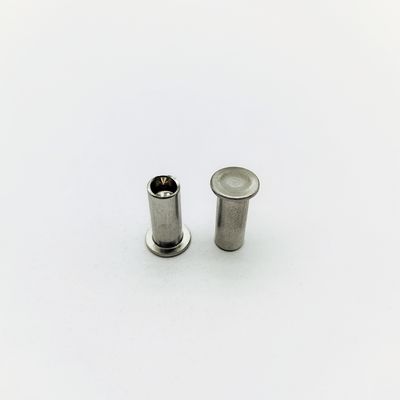

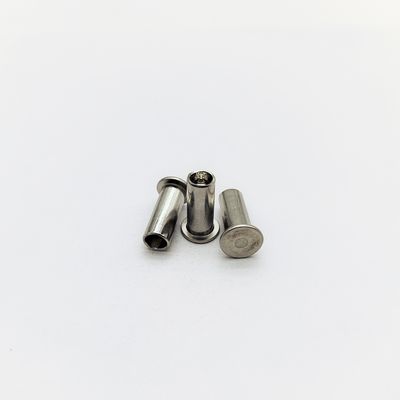

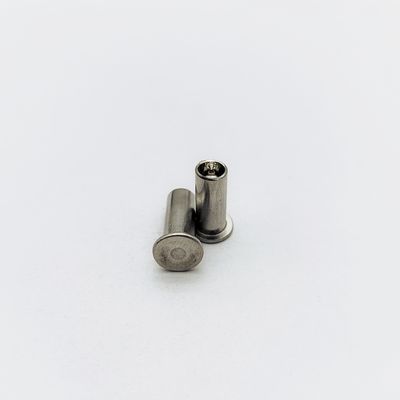

304 Edelstahl-Flachkopf-Semi-Tubuläre Nieten M3-M6
Produktdetails:
| Herkunftsort: | China |
| Markenname: | guanbiao |
| Zertifizierung: | ISO9001 |
| Modellnummer: | Anpassbar |
| Dokumentieren: | guanbiao hardware PPT(new)P...DF.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50000 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Plastiktüte + Karton + Palette |
| Lieferzeit: | 15-20 Arbeitstage |
| Zahlungsbedingungen: | T/t |
| Versorgungsmaterial-Fähigkeit: | 5000000 |
|
Detailinformationen |
|||
| Product Application: | Electronics chassis assembly | Head Style: | Flat |
|---|---|---|---|
| Thread: | No | Lead Time: | 15~20 working days |
| Finsh: | Passivation (Matte Grey, Ra 1.2µm) | Installation Method: | Riveting |
| Material: | Stainless Steel | Tolerant: | +/- 0.05mm |
| Dimension: | We Can Customise to your dimension | Shear Strength: | M4: 1,850N (ASTM B565) |
| Hervorheben: | Flachkopfnieten aus Edelstahl 304,mit einer Breite von mehr als 20 mm,stainless steel rivets with warranty |
||
Produkt-Beschreibung
Halbhohle Senknietstifte aus Edelstahl 304 M3-M6
Produktübersicht
Korrosionsbeständige halbhohle Nieten mit echtem Flachkopf (180°). Edelstahl 304, 50% hohler Körper. Größen M3x6mm bis M6x20mm. Passivierte Oberfläche. Für Geräte, Möbel & Elektronik. Kundenspezifische Längen/Hohlraumverhältnisse.
Hauptmerkmale
- Entwickelt für unsichtbare Befestigung mit 180° Senkkopf (DIN 6797)
- Präzisionskontrollierter 50% hohler Körper reduziert die Installationskraft
- Hergestellt aus A2-70 Edelstahl (304) mit passivierter Oberfläche
- Beständig gegen Korrosion in feuchten Umgebungen
- Verhindert Materialrisse während des Setzens
Technische Daten
| Attribut | Wert |
|---|---|
| Kopftyp | 180° Flachkopf (Senkkopf) |
| Kopfdurchmesser (D) | M3: 6,0±0,1mm; M4: 7,5±0,1mm; M6: 10,5±0,2mm |
| Gesamtlänge (L) | 6mm bis 20mm (0,5mm Schritte) |
| Schaftdurchmesser (d1) | M3: 3,0mm; M4: 4,0mm; M6: 6,0mm |
| Hohldurchmesser (d2) | 50% von d1 (z.B. M4=2,0±0,05mm) |
| Material | A2-70 Edelstahl (304) |
| Oberflächenbehandlung | Passivierung (Mattgrau, Ra 1,2µm) |
| Scherfestigkeit | M4: 1.850N (ASTM B565) |
| Anpassung | L: 3-30mm, h: 40-80% von L, kundenspezifische Kopfwinkel |
Anwendungen
- Elektronik: Server-Chassis-Erdung, PCB-Schirmbefestigung
- Geräte: Trommelhalterungen für Waschmaschinen, Ofenscharnierstifte
- Möbel: Blechverbindungen in Schränken, Schiebemechanismen
- Automobil: Innenverkleidung, Sensorhalterungsbefestigung
- Beleuchtung: Kühlkörperbefestigung in LED-Leuchten
Installationsanleitung
- Bohrvorbereitung:
- Bohrloch = Schaftdurchmesser + 0,1 mm (z.B. 4,1 mm für M4-Niete)
- Entgraten Sie die Lochkanten, um Kratzer zu vermeiden
- Niete einsetzen:
- Setzen Sie die Niete durch die Materialien, wobei der Kopf bündig mit der Oberfläche abschließt
- Stellen Sie sicher, dass die Materialien fest zusammengeklemmt sind (max. Spalt 0,05 mm)
- Werkzeug-Setup:
- Verwenden Sie einen halbhohlen Nietsetzer mit flachem Amboss (passend zum Kopfwinkel)
- Wählen Sie den Stempeldurchmesser = 90% des Hohldurchmessers (z.B. 1,8 mm für M4)
- Installation:
- Gleichmäßigen Druck ausüben (M4: 800-1.000N)
- Der Bucktail sollte eine pilzförmige Form von 140-160° bilden
- Inspektion:
- Überprüfen Sie, ob der Kopf vollständig eingesetzt ist (kein Spalt)
- Bucktail-Durchmesser ≥ 1,5x Schaftdurchmesser (z.B. 6 mm für M4)
Qualitätssicherung
- Über 20 Jahre Erfahrung in der Schraubenproduktion und kundenspezifischen Entwicklung
- Präzisionsfertigungsanlagen aus Taiwan
- Kostenlose Musterprüfung zur Kompatibilitätsprüfung
- Mehrfache Qualitätskontrollen vor dem Versand
- Engagiertes Account Management für nahtlose Zusammenarbeit
Support & Services
Unser technisches Team bietet umfassenden Support, einschließlich Produktberatung, Installationsanleitung und Fehlerbehebung. Wir bieten detaillierte Spezifikationen, Sicherheitsdatenblätter und Wartungsempfehlungen, um eine optimale Leistung zu gewährleisten.
Verpackung & Versand
Die Nieten werden sicher in feuchtigkeitsbeständigen Beuteln in stabilen Kartons verpackt. Großbestellungen werden palettiert und zur Sicherung eingeschrumpft. Wir verwenden zuverlässige Kurierdienste mit Sendungsverfolgung für alle Sendungen.
Unsere Fabrik akzeptiert kundenspezifische Zeichnungen und Spezifikationen. Kontaktieren Sie uns, um Ihre spezifischen Anforderungen zu besprechen oder Zertifizierungen anzufordern.
