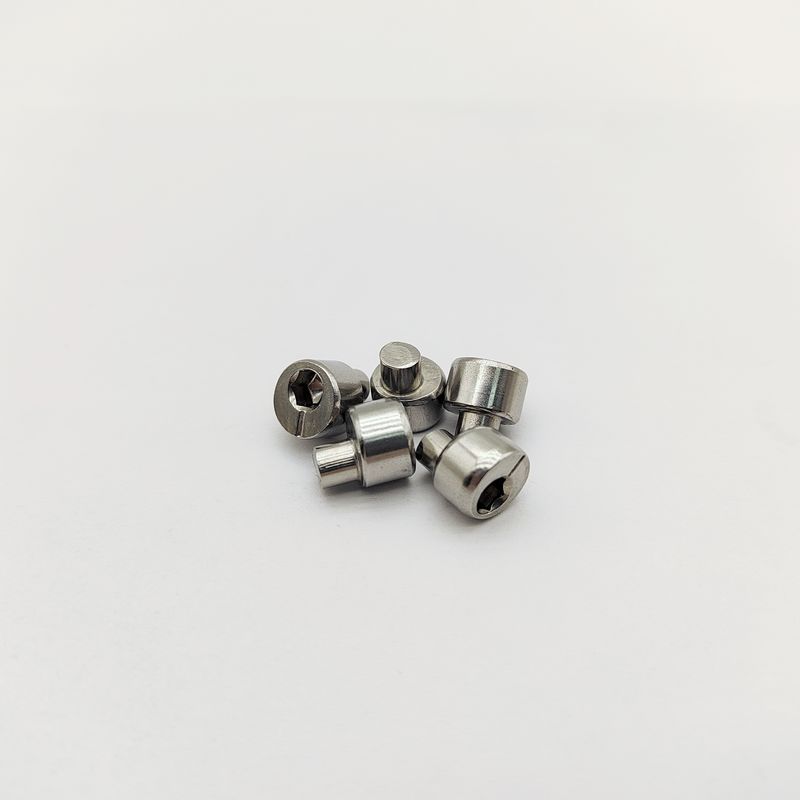

Exzentrische Schließnadel 12.9 Hex-Steckdose Exzentrische Schrauben ±1.5-3.0mm Offset Dacromet beschichtet Exzentrische Schließnadel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | guanbiao |
| Zertifizierung: | ISO9001 |
| Modellnummer: | M10x25 mm bis M20x120 mm |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50000 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Plastiktasche + Karton + Palette |
| Lieferzeit: | 15-20 Werktage |
| Zahlungsbedingungen: | t/t |
| Versorgungsmaterial-Fähigkeit: | 5000000 |
|
Detailinformationen |
|||
| Exzentrizität: | ±1,5 mm, ±2,0 mm, ±2,5 mm, ±3,0 mm | Zugfestigkeit: | 1,200 MPa |
|---|---|---|---|
| Zahn: | NEIN | Oberflächenbehandlung: | Dacromet®-Beschichtung (1000 Stunden Salzspray) |
| verwenden: | Anpassung zur Festsetzung | Ursprungsland: | China |
| Packungsinhalt: | 10000 x Exzenter-Stellschraube | Außen: | Glatt |
| Produktionsprozess: | Kaltstauchen, Kaltschmieden | Fahren: | Innensechskant |
| Hervorheben: | Exzenter-Einstellschrauben Güte 12.9,Dacromet beschichtete Innensechskantschrauben,Exzenterschrauben mit ±1 |
||
Produkt-Beschreibung
Exzentrische Stellschraube mit Innensechskant, hochfest, 12.9 Stahl - ±1,5-3,0mm Versatz - Maschinen-Ausrichtung - Dacromet-beschichtet
|
Exzentrische Stellschraube |
Korrigieren Sie strukturelle Fehlausrichtungen mit exzentrischen Schrauben mit Innensechskantantrieb. ±1,5-3,0mm Versatz. Legierter Stahl der Güteklasse 12.9, Dacromet-beschichtet. Für Bergbau-/Förderanlagen. Innensechskantgrößen: H8-H14. Kundenspezifische Versätze.
Entwickelt für **schwere industrielle Rahmenrichtarbeiten**, verfügen diese **Innensechskant-Exzenterschrauben** über einen **präzisionsgefertigten außermittigen Schaft (±1,5-3,0mm Versatz)**, um Bohrfehler von bis zu 6 mm auszugleichen. Hergestellt aus **gehärtetem und angelassenem legiertem 42CrMo-Stahl (Güteklasse 12.9)**, bieten sie eine Zugfestigkeit von 1.200 MPa mit einer **Dacromet-Beschichtung**, die Korrosion in abrasiven Umgebungen widersteht. Der **innere Innensechskantantrieb (H8-H14)** ermöglicht eine Installation mit hohem Drehmoment ohne Beschädigung.
TECHNISCHE DATEN |
|
| Antriebsart | Innensechskant (Innensechskantantrieb) |
| Exzentrischer Versatz (e) | ±1,5mm, ±2,0mm, ±2,5mm, ±3,0mm |
| Innensechskantgröße (AF) | H8 (M10), H10 (M12), H12 (M16), H14 (M20) |
| Größen | M10x25mm bis M20x120mm |
| Zugfestigkeit | 1.200 MPa |
| Material | Legierter Stahl 42CrMo (Güteklasse 12.9) |
| Oberflächenbehandlung | Dacromet®-Beschichtung (1.000 Std. Salzsprühtest) |
| Maximale Plattendicke | 20mm (pro Seite) |
| Individualisierung | Nicht standardmäßige e-Werte, Längen, Beschichtungen |
Hauptanwendungen und Einsatzgebiete:
- Ausrichtung von Bergbau-Förderrahmen
- Reparatur von Schweißkonstruktionen von Pressen
- Verbindungsgelenke von Kranarmen
- Montage von Landmaschinen
- Strukturelle Kompensation im Schiffbau
Anwendung:
1. **Drehen** Sie den Schraubenschaft, um den Versatzvektor an die Lochabweichung anzupassen.
2. **Führen** Sie die Schraube durch die fehlausgerichteten Platten.
3. **Ziehen** Sie mit einem **Innensechskantschlüssel** (z.B. H10 für M12) mit **150-220 Nm** (M12) an.
4. **Klemmen** Sie die Verbindung, ohne zu schweißen oder neu zu bohren.
